热处理工艺中（zhōng）淬火的常（cháng）用方法有十种，分别是单介质(水、油、空气)淬（cuì）火（huǒ）;双介质淬火;马（mǎ）氏（shì）体分级淬（cuì）火;低于Ms点的（de）马氏体分级淬火法;贝氏体等温淬火法;复合淬火法;预冷等温淬火法;延迟冷却（què）淬火法;淬火自回火法;喷射淬（cuì）火法等。

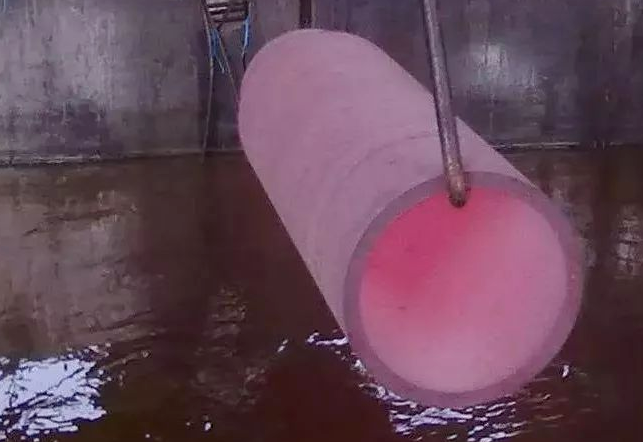

       一、单介质(水、油、空气)淬火

　　单介质(水（shuǐ）、油、空气)淬火（huǒ）：把已加热（rè）到淬火温度的工（gōng）件淬人一种淬（cuì）火介质，使其（qí）完全冷却。这种是zui简单的淬火（huǒ）方法，常（cháng）用（yòng）于形状简单（dān）的碳（tàn）钢和合金钢（gāng）工件。淬（cuì）火介质（zhì）根据（jù）零件传热系数大小、淬透（tòu）性、尺寸、形状等（děng）进行选择。

　    二（èr）、双介（jiè）质淬（cuì）火

　　双介质淬火：把加热到淬火温度的工（gōng）件，先在冷却能（néng）力（lì）强（qiáng）的淬火介质中冷（lěng）却至接近Ms点，然后转入慢冷的（de）淬火介质中冷却至室温，以达到不同淬火冷却温度（dù）区间，并有比较理想的淬火冷却速度。用（yòng）于形状复杂件或高碳钢、合金（jīn）钢制作的（de）大型工件，碳（tàn）素（sù）工（gōng）具钢也多采用此法。常用冷却介质有（yǒu）水-油、水-硝盐、水-空（kōng）气、油-空气（qì），一般用水（shuǐ）作快冷淬火介质（zhì），用油或空气作慢冷淬火（huǒ）介质，较少采用（yòng）空气。

　　三、马氏（shì）体分级淬火

　　马氏体分级淬火：钢（gāng）材奥氏体化，随之浸入温度稍高（gāo）或稍（shāo）低于钢的上（shàng）马氏点（diǎn）的液态介质(盐浴或碱（jiǎn）浴)中，保（bǎo）持适当时间，待钢件的内、外层都达（dá）到介质温度后取出空冷，过冷奥氏体缓慢转变成马氏体的淬火工艺。一般用于形状（zhuàng）复杂和变形要（yào）求严的小（xiǎo）型工件，高速钢和高合金（jīn）钢（gāng）工模具也常用（yòng）此（cǐ）法淬火。

　　四、低（dī）于Ms点的马氏体（tǐ）分级淬火法

　　低于Ms点的马氏体分（fèn）级淬火法：浴槽温度低于工（gōng）件用钢的Ms而高（gāo）于Mf时，工件在（zài）该浴（yù）槽中冷却较快，尺寸较大时仍可获（huò）得和（hé）分级淬火相（xiàng）同的结果。常（cháng）用于尺寸（cùn）较大（dà）的低淬透性（xìng）钢工（gōng）件。

　　五、贝氏（shì）体（tǐ）等温淬火法

　　贝氏体等温淬火法（fǎ）：将工（gōng）件淬（cuì）入该钢下贝氏体温度（dù）的浴槽中等温，使其发（fā）生（shēng）下贝氏（shì）体转变，一般在浴槽中保温30~60min。数控微信公号cncdar贝氏体等温淬火（huǒ）工艺主要三个步骤：①奥（ào）氏体（tǐ）化（huà）处理;②奥（ào）氏体化后（hòu）冷（lěng）却（què）处（chù）理;③贝（bèi）氏体等温（wēn）处理;常用于（yú）合金钢（gāng）、高碳钢（gāng）小尺寸（cùn）零件及球墨铸铁件。

　　六、复合淬（cuì）火法

　　复合淬火法（fǎ）：先将（jiāng）工件急（jí）冷至Ms以下得体积分（fèn）数为10%~30%的（de）马氏体（tǐ），然后（hòu）在下贝氏（shì）体区（qū）等温，使较（jiào）大截面工件得到（dào）马氏体和贝氏体组织，常用于合金（jīn）工具钢工件（jiàn）。

　　七、预冷等温淬火（huǒ）法

　　预冷等（děng）温（wēn）淬火法（fǎ）：又称升温等（děng）温淬（cuì）火，零件先在温度较低（dī）(大（dà）于Ms)浴槽中冷却，然后转入温度（dù）较高（gāo）的浴槽中（zhōng），使奥氏体（tǐ）进行等温转（zhuǎn）变（biàn）。适用（yòng）于淬透性较差的（de）钢件或（huò）尺寸较大又必（bì）须进行等温（wēn）淬火的工（gōng）件。

　　八、延迟冷却淬（cuì）火（huǒ）法（fǎ）

　　延（yán）迟冷却淬火（huǒ）法（fǎ）：零件先在空气、热（rè）水、盐（yán）浴（yù）中（zhōng）预冷到稍高于Ar3或（huò）Ar1温度（dù），然后进行单介（jiè）质（zhì）淬（cuì）火。常用于形（xíng）状复（fù）杂各（gè）部（bù）位厚（hòu）薄（báo）悬殊及要求变形（xíng）小的零件（jiàn）。

　　九、淬火自回火法

　　淬（cuì）火（huǒ）自回火法（fǎ）：将被处理工件全部加热（rè），但在淬火时仅将需要淬硬的部分(常为工作（zuò）部位（wèi）)浸入淬火液冷却（què），数控微信公号cncdar待到未浸（jìn）入部分火（huǒ）色消失的瞬间（jiān），立即取出在空气中冷（lěng）却的（de）淬火工（gōng）艺。淬火（huǒ）自回火法利用心部未全部冷透的热量传到表面，使表面回火。常用于承受冲击（jī）的工具如錾子、冲子、锤子等。

　　十（shí）、喷射淬火（huǒ）法

　　喷射淬火法（fǎ）：向（xiàng）工件喷（pēn）射水流的淬火方（fāng）法（fǎ），水（shuǐ）流（liú）可大（dà）可小，根据所要求的（de）淬火深度而定。喷（pēn）射（shè）淬火法不会在工件表面形（xíng）成蒸汽膜，这（zhè）样就能（néng）够保证得到比昔通水（shuǐ）中淬火更深的淬（cuì）硬层。主要用于局部表（biǎo）面淬火。
